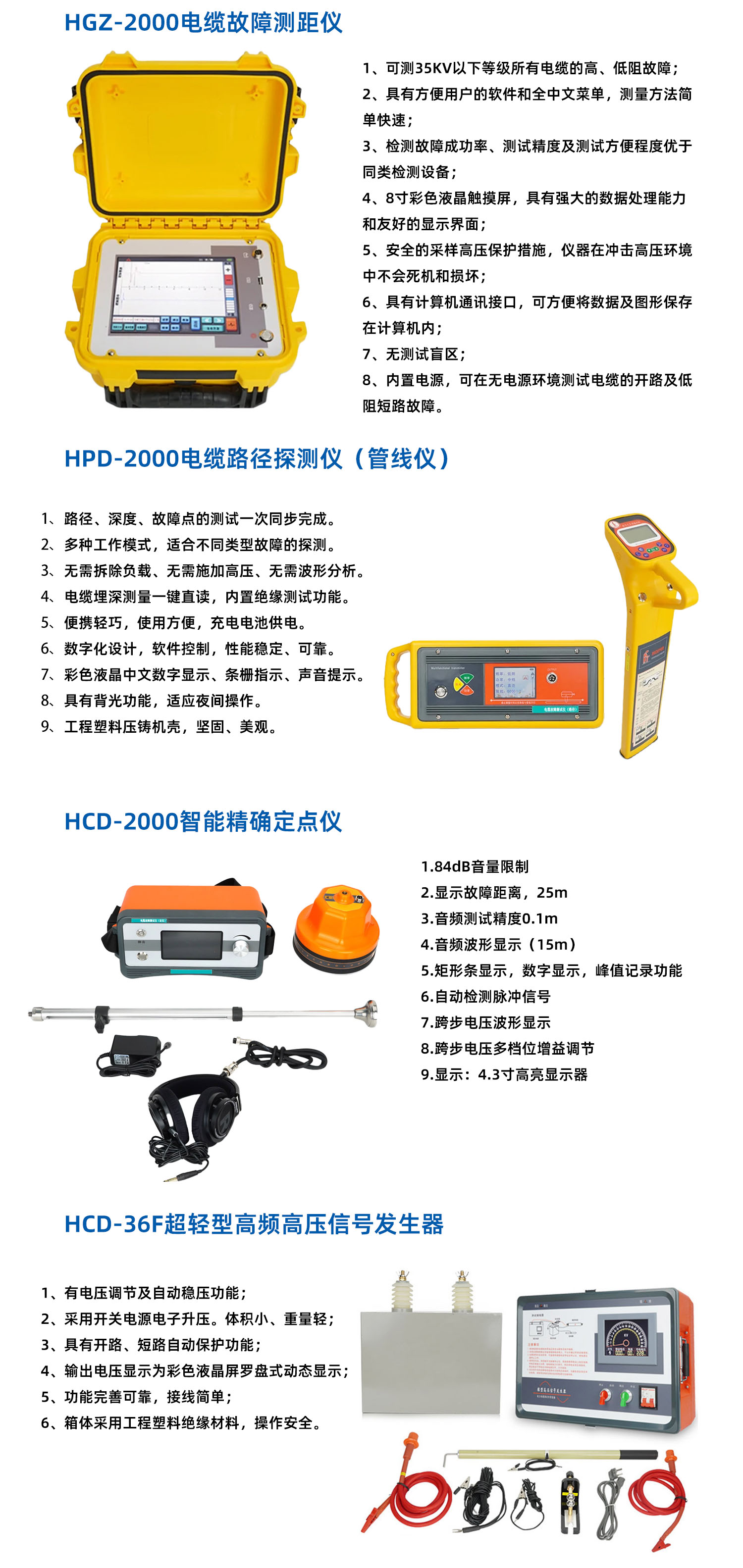

一、测距单元：HGZ-2000电缆故障测距主机

功能与特点

1、可测35KV以下等级所有电缆的高、低阻故障；

2
、具有方便用户的软件和全中文菜单，测量方法简单快速；

3、检测故障成功率、测试精度及测试方便程度优于同类检测设备
；

4
、8寸彩色液晶触摸屏，具有强大的数据处理能力和友好的显示界面

；

5、安全的采样高压保护措施，仪器在冲击高压环境中不会死机和损坏
；

6、具有计算机通讯接口，可方便将数据及图形保存在计算机内；

7
、无测试盲区
；

8
、内置电源
，可在无电源环境测试电缆的开路及低阻短路故障。

技术指标

1、测试方法
：低压脉冲法、高压闪络法；

2、冲击高压：低于35KV电力电缆
；

3
、数据采样速率：100MHz、50 MHz、25MHz、12.5 MHz；

4、测试距离
：＞64Km；

5、读数分辨率：小于1m；

6
、系统测试精度：小于50cm；

7、测试电缆脉宽设有
：“0.05”、“0.1”
、“0.2”、“0.5”
、“1”、“2”、“8”微秒；

8、能将现场测试到的波形地储存于仪器内，供随时调用观察。

9、能将测得的故障点波形与好相的全长开路波形同时显示在屏幕上进行同屏对比和叠加对比，可自动判断故障距离；

10、内置电源
：充满电后仪器可连续工作3小时以上，亦可外接交流电源工作；

11、工作条件
：温度-10℃～+45℃，相对湿度 90%
；

12、外形尺寸

：27cm * 23cm * 15cm
；

13、重量：3.08kg。

二、路径单元

：HPD-2000电缆路径探测仪

具有运行电缆寻径、运行电缆识别、查找电缆开路及短路故障等功能
。彻底解决了金属性死短路故障以及带电电缆识别
、带电电缆寻径的难题
。寻径过程简单轻松
，智能化程度高。彩色液晶，显示内容丰富。绝缘测试功能有助于故障分析和判断。

功能与特点

l   路径
、深度、故障点的测试一人一次同步完成
。

l   多种工作模式，适合不同类型故障的探测
。

l   测试过程无需市电供电

、无需拆除负载

、无需施加高压、无需波形分析。特别适合解决直埋的500V低压系统电缆的故障
；

l   电缆埋深测量为一键直读
，内置绝缘测试功能
，可测绝缘电阻判断故障性质。

l   便携轻巧，使用方便
，充电电池供电
。

l   数字化设计，软件控制
，性能稳定、可靠
。

l   大屏彩色液晶界面，中文数字显示
、条栅指示、声音提示。

l   具有背光功能

，适应夜间操作
。

l   工程塑料压铸机壳，坚固
、美观。

技术指标

接收机

（1．工作频率：低频

、中频、高频、射频、50HZ无源交流频率

（2．故障指示
：数字显示、条栅指示

（3．信号强度
：图形指示和数字显示0-999

（4．增益控制
：0-100DB

（5．工作模式：波峰法、波谷法

、外接设备法

（6．声音指示：随信号强度变化的调频音调

（7．深度测试
：①直读

：250cm以内②80%600cm以内

（8．电流指示：显示被测电缆的有效电流值(单位：mA)

（9．工作温度：-30°C——40°C

（10．电池型号：6节充电电池

（11．电量指示：图形显示

（12．待机时间
：连续工作>8小时
：间断工作 >16小时

（13．尺寸大小：700 mm×200 mm×110 mm

（14．重    量
：3公斤（带电池）

（15．信号强度表示：梯形图、数字量程000——999

（16．增益控制
：手动调节 :  动态范围为0--100dB

（17．探测距离：直连法时绝缘良好的电缆可达15Km

（18．深度指示
：按深度键直接三位数字显示(单位

：cm)。

（19．工作条件：温度-30℃～+45℃，

（20．相对湿度： 90%
。

发射机

（1．工作频率
：低频
、中频、高频、射频

（2．工作模式
：直连法、耦合法

（3．匹配负载

：1欧姆—25500欧姆

（4．阻抗显示
：五位数字

（5．过热过流：自动保护

（6．功率输出：低档、中档
、高档、满档（输出功率不小于6W）

（7．电池类型
：6节充电电池

（8．待机时间
：连续工作8小时至16小时(取决于使用时的频率
、输出功率)

         间断工作12小时至24小时(取决于使用时的频率、输出功率)

（9．工作条件：温度-30℃～+45℃，

（10．相对湿度： 90%
。

（11．尺寸大小：160 mm×160 mm×390 mm

（12．重    量：4公斤（含电池）

三、HCD-2000智能精确定点仪

功能特点

1.采用了高亮的4.3寸彩色液晶显示器，使得显示界面更加清晰
。

2.具有强降噪功能，在嘈杂环境下测试人员更轻松和专注。

3.功能及参数调节部分采用的是一键式的可编程的脉冲编码键盘
，使得操作面板更加简洁，同时操作更加方便。

4.本仪器将对音频部分的波形进行实时采集并显示出来
，可以通过观察重复性的波形特征及距离轴大致观察故障点的距离，并且观察波形操作者不易疲劳。

5.在声磁定点模式中有单次及连续模式
，如果放电频率太快，间隙时间太短，用户可以选择单次模式对一次放电波形等相关数据进行仔细分析，同时单次模式下支持波形翻页。

6.在声波信号采集中采用了4种滤波频带，低频带、中频带、高频带及全频带，用户根据现场的实际情况可进行选择。

7.跨步电压部分采用波形显示，对于信号进行连续采样刷新，这样用户对于信号的连续性分析及突跳信号的分辨增强
。

8.跨步电压部分多个档位细分

，在调节过程中自动对于大信号进行衰减
，保证测试范围内的电压幅度输入时，显示信号不限幅
。

9.音频滤波处理采用数字滤波和无源模拟滤波相结合的技术，使得特征频带更加的明显，音频更纯净、更清晰。

10.故障点的距离显示，在0--25m范围之内可以显示故障点的距离

11.具有主动强降噪模式，一键选择开启，可以有效降低外界99%噪音。对于风声和汽车等连续噪音干扰有明显效果。

12.在连续模式下，可以显示15m距离内的压缩波形

，在单次模式下，可对15m距离内的波形进行展开分析。

13.低音增强


：突出低频故障点打火声音；智能过滤高频啸叫杂音
，可有效屏蔽周围环境中高频噪声

，提高找寻故障点的效率
。

14.智能电磁降噪：未收到电磁信号时，仪器保持较低音量
，减小人耳压力。接收到电磁信号时，迅速恢复设定音量

，保证声音信号的采集
。无需人为调节，自动智能控制。

15.电磁指示灯

：收到电磁信号时，电磁指示灯自动点亮
，结合声音直观判断，无需高度集中注意力

技术参数

1.84dB音量限制

2.显示故障距离，25m

3.音频测试精度0.1m

4.音频波形显示（15m）

5.电磁强度显示：矩形条显示
，数字显示，峰值记录功能

6.自动检测脉冲信号

7.跨步电压波形显示

8.跨步电压多档位增益调节

9.显示：4.3寸高亮显示器，分辨率为480×272

10.连续使用时间7h左右

11.音频增益大于110dB

12.频率范围：100Hz---1500Hz

13.低通：100---400Hz  带通

：150---600Hz  高通：200---1500Hz

14.跨步电压灵敏度：0.1mV---75V

15.隔离干扰：50Hz、DC

16.低音增强频率：3.5KHZ

17.耳机阻抗
：32Ω

18.电磁降噪比例：25%

19.体积：240mm×130mm×120mm

20.重量：≤1.4kg

21.电池：7.4V可充电锂电池

四、高压信号单元：HCD-36F超轻型高频高压信号发生器

功能与特点

1、有电压调节及自动稳压功能；

2、采用开关电源电子升压

。体积小、重量轻
；

3
、具有开路、短路自动保护功能；

4、输出电压显示为彩色液晶屏罗盘式动态显示；

5、功能完善可靠，接线简单
；

6
、箱体采用工程塑料绝缘材料，操作安全。

主要性能指标

1、输出电压
：≤32KV负直流
；

2
、工作电压：220V±10% 50Hz
；

3
、输出电流：≤40mA；

4

、工作温度
：-10℃～50℃
；

5
、工作湿度（相对）：≤80%
；

6

、放电能量：≤1200J/5S（标配4μF外置电容，可定制）
；

7、最小放电周期
：3秒；

8、放电时间调节
：仪器根据放电电压自动调节

9、  功率：＜1.5KVA；

10
、体积：43cm * 38cm * 23cm；

11、重量：11kg
