用于电力电缆故障点的距离测量，具有波形易于识别、分辨率高、界面友好 、同时支持触摸按键和机械按键、易于操作等特点 。 在低压脉冲方式下可以独立使用；在脉冲电流方式下需要和高压信号发生器配合使用；在多次脉冲方式下还须和电缆测试多次脉冲耦合器配合；在测距完成后须使用管线仪对电缆路劲查找，再通过电缆故障定点仪进行精确定点。它们共同组成一套高性能的 ，能提供多种创新特性的电缆故障查找系统 。

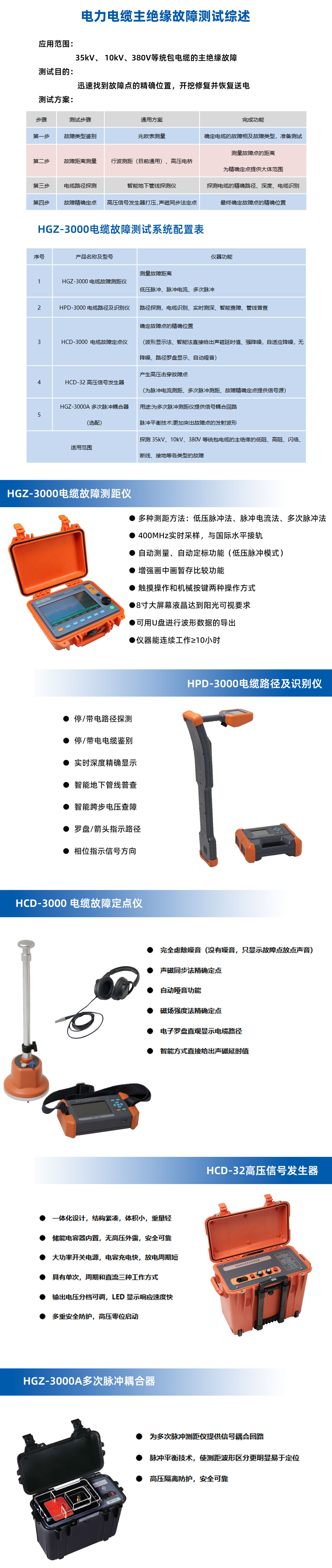

系统组成：电缆故障测距仪
电缆路径仪（管线仪）
电缆故障定点仪
一体化高压发生器
多次脉冲耦合器（选配）
电缆故障测距仪
功能特点
多种测距方法：
l 低压脉冲法 ：适用于低阻、短路、断线故障的精确测距，还可用于电缆全长及中间接头、T型接头、终端头的测量，以及波速度的校正 。
l 脉冲电流法 ：适用于高阻、闪络型故障的测距 ，使用电流耦合器从测试地线上采集信号，与高压部分完全隔离，安全可靠 。
l 多次脉冲法：是二次脉冲法的改进。波形明确易于识别 ，测距精度高。
400MHz实时采样：
l 高采样频率，与国际水平接轨。
l 提供0.1m的测距精度 ，测量盲区小，对近端故障和短电缆特别有效。
自动测量功能
l 自动选择合适的范围和增益，给出故障位置 ，测试更简单。
l 仅支持低压脉冲模式。
自动定标功能 ：
l 自动分析故障波形的特征波形，给出可能的故障位置 。
l 仅支持低压脉冲模式 。
增强画中画暂存比较功能
l界面显示采用画中画方式，由一个主窗口和三个暂存窗口组成 ，可同时查看三个暂存波形，使波形比较功能更加简单、直观、方便。
l支持低压脉冲和脉冲电流波形比较功能 ，故障距离多方位验证 ，判断更准确。
全局显示功能
l 对波形进行缩放时 ，同时显示全局波形，定标测距更方便 。
触摸操作和机械按键两种操作方式
l 触摸按键，操作更加灵活，具有手势操作功能。
l 可以对光标进行拖拽，双击操作，定位更加简单、方便 。
高亮大屏彩色液晶显示，界面友好：
l波形清晰，尤其在多次脉冲测试中 ，多个波形采用不同颜色，更易于识别。
l 8寸大屏幕液晶，亮度达到1500cd/m2，达到阳光可视要求。
l 支持背光亮度自动调整功能。
波形存储、计算机联机通讯：
l 可在机内存储大量波形 。
l 使用U盘进行波形数据的导出 。
l 可以和计算机（台式机或笔记本机）连接，进行联机通讯 。
l 提供计算机后台管理软件，对U盘转储的数据或联机数据进行数据管理。
电源管理 ：
l仪器在1分钟内无操作时 ，将减弱背光；30分钟无操作，将自动关机 ，以减少电量消耗 。
l当电池欠压时，仪器也将自动关机 ，以保护电池。
l内置锂离子电池，配有专用锂电池充电器 ，提供可靠的充电方式。
l工作时间长 ：使用充满电的锂离子电池，仪器能连续工作≥10小时 。
坚固机壳 ，质轻便携。
技术指标
工作模式：低压脉冲、脉冲电流、多次脉冲。
信号增益调节范围：70dB。
低压脉冲发射电压：30V。
测量误差：±（0.5%×L+1m）,L≥20m
低压脉冲发射脉冲宽度 ：40ns~20.5us
最高分辨率：0.1m。
采样频率 ：400MHz实时采样 。
测距范围：100km。
波速设定范围：100m/us~300m/us
测距盲区：2m 。
波形保存数量：100条
通讯接口：USB,蓝牙(选配)。
电源：锂离子电池组，标称电压7.4V,6000mAh。
电池供电时间：使用充满电的聚合物锂离子电池，可以连续使用10小时以上(随着电池的老化，连续使用时间会相应缩短)。
充电器：输入AC220V，50Hz，充电电流2A，充电时间6小时。
体积：274×218×81mm
质量：主机2.6kg
使用条件 ：
1) 温度：-10℃～+40℃ ；
2) 湿度 ：5％～90％RH（25℃）；
3) 海拔：h<4500m。
电缆路劲及识别仪（地下管线探测仪）
功能特点
1. 多种功能合一： 路径探测 +电缆识别+ A字架查障（选配） 。
2. 彩屏罗盘显示：透视地下管线一览无余 。
3. 超高灵敏度 ，2Hz超窄带宽接收 ，高度抗干扰。
4. 跟踪正误提示 ：排除邻近管线干扰。
5. 增强型测深：实时精准深度测量 。
6. 测深辅助传感器：信号畸变提醒。
7. 增强型无源探测：工频+射被动频测，可同时显示多条管线 。
8. 无源探测频谱分析：排除干扰频率。
9. 高性能发射卡钳：向运行电缆耦合信号 。
10. 柔性卡钳电缆唯一性识别：方便且高度可靠 ，且能做电流测量 。
11. 跨步电压探测：对地绝缘破损查找 。
12. 支持订制频率 。
13. 大功率数字功放发射，全自动阻抗匹配，自动保护。
14. 发射机多种信号输出方式：直连输出、卡钳耦合、辐射感应。
15. 发射/接收全数字化处理，稳定可靠。
16. 内置大容量锂离子电池组，欠压自动关机，长时间无操作自动关机。
17. IP65高等级防护。
技术指标
A. 发射机
1. 输出方式 ：直连 、卡钳 、辐射、查障升压器
2. 输出频率：640Hz、1280Hz、8kHz、33kHz 、82kHz 、197kHz
3. 输出功率：15Wmax，10档可调
4. 阻抗匹配：全自动
5. 过压过流保护：全自动
6. 人机界面：320×240点阵黑白LCD
7. 电源：内置锂离子电池组 ，标称7.4V，>6Ah
8. 充电器输入 ：AC100-240V，50/60Hz
9. 充电器输出：DC8.4V，2A
10. 体积：280×220×90mm
11. 质量：2.3kg
12.防护：IP65
13.使用条件：-25℃－60℃ ，<90%RH ，<4500m
B. 接收机
1. 接收方式：内置线圈、柔性卡钳 、听诊器、A字架（选配）
2. 探测模式：宽峰 、窄峰 、谷值、历史曲线 、频谱
3. 主动频率 ：640Hz、1280Hz 、8kHz 、33kHz 、82kHz、197kHz
4. 被动频段：50/60Hz工频、4-24kHz射频
5. 人机界面：320×240点阵彩色LCD，阳光可视
6. 电源 ：内置锂离子电池组，标称7.4V ，>3Ah
7. 充电器输入：AC100-240V，50/60Hz
8. 充电器输出：DC8.4V ，2A
9. 体积：680×120×277mm
10. 质量：2.0kg
11. 防护：IP65
12. 使用条件 ：-25℃－60℃，<90%RH，<4500m
电缆故障定点仪
功能特点
1. 背景降噪功技术，有效滤除环境干扰噪声 ，凸显故障位置放电声音 。
2. 智能定点方式，通过智能算法直接给出声磁延时值，降低对测试人员的要求。
3. 自动哑音功能，移动传感器时自动静音，避免移动传感器的噪音，损伤耳朵。
4. 电子罗盘功能 ，显示电缆铺设方向同传感器的左右位置和角度 。
5. 声音通道滤波参数可调，选择合适的滤波器参数 ，抑制环境噪音 。
6. 自动增益功能，磁场触发增益自动调节，更加方便定点。
7. 高性能抗噪监听耳机。
8. 800×480高亮彩色液晶，亮度达到800cd/m2,确保阳光下可视。
9. 内置大容量锂离子电池供电，USB接口充电。
10. 小巧便携 ，重量轻。
技术指标
（1）声音通道
a) 带宽
l 全通：80Hz~1500Hz。
l 低通：80Hz~400Hz。
l 高通 ：200Hz~1500Hz。
l 带通 ：150Hz~600Hz。
b) 信号******增益 ：>=80dB 。
c) 定点精度 ：0.1m。
（2）磁场通道
1. 信号增益：>80db
2. 声磁同步背景降噪模式：支持强降噪，自适应降噪 ，无降噪三种模式 。
3. 电源：
a) 电池：内置锂离子电池组 ，标称电压3.7V，容量6700mAH。
b)使用时间 ，可连续使用时间>9小时；
c) 充电器：输入AC100-240V，50/60Hz；输出5V/2A
d)充电时间：<5小时
4. 显示方式：800×480高亮彩色液晶，阳光下可视
5. 体积 ：主机230mm×127mm×55mm 。
6. 质量：主机1kg ；传感器1.4kg
7. 使用条件 ：温度:-10℃－40℃，湿度5-90％RH，海拔<4500m。
一体化高压发生器
功能特点
1、 一体化设计，结构紧凑 ，体积小，重量轻。
2 、 多种子型号可选 ，适用于不同测试需求。
3、 进口拉杆安全箱结构 ，外观精美 ，方便移动。
4、 储能电容器内置，无高压外露，安全可靠。
5 、 高压输出直接接至故障电缆 ，操作安全 ，接线简便 。
6、 内置大功率开关电源，电容充电快，放电周期短，故障定点快。
7、 多重安全防护，高压零位启动 ，断电后自动释放高压电容储能 。
8、 具有单次 ，周期和直流三种工作方式 ，适应多种故障测试需求。
9、输出电压分档可调，LED显示响应速度快，电容放电状态一目了然 。
技术指标
输出电压 | 0-32kV |
储能电容 | 2μF |
******储能 | 1000J |
放电周期 | 5s（周期放电模式） |
电源 | AC220V，50Hz |
输入功率 | <1000W |
体积 | 400mm×460mm×50mmm |
质量 | 25kg |
